BASIC - Supercombinata Serie

Tragbare, mobile Bohr-, Plan- und Schweißmaschinen


Bearbeitungsbereich

  • von Ø 22 mm bis Ø 120 mm
    (0,87" - 4,72")

Einsatzbereiche

  • Ausdrehen und Auftragsschweissen
  • Intern und extern plandrehen von orthogonalen Oberflächen
  • Erstellen von Seegerringnuten
Supercombinata Basic - tragbares Bohrwerk und Schweißmaschine


Übersicht

Die Supercombinata BASIC ist die Einstiegslösung aus der Supercombinata-Serie, mit professioneller Leistung und zu einem günstigen Preis. Mit der Standardausrüstung ist die Maschine bestens für das Ausspindeln im Bereich von Ø 22 mm bis Ø 120 mm geeignet. Das Mobile Bohrwerk ist ideal für Reparaturen im Bereich der Erdbewegung und für einfache Anwendungen.



Mit den BASIC Kits kann die mobile Werkzeugeinheit Ausspindel- und Auftragschweißbearbeitungen bis ø 250 mm durchführen und mit den zusätzlichen EXTRA Kits sind Außenbearbeitungen, Plandrehen von orthogonalen Oberflächen und Erstellung von Seegerringsitze bis ø 250 mm möglich.

Spezifikationen Supercombinata BASIC


Durchmessser

Bohrwelle: ø 20 x 1800 mm / 40 x 1500mm

Ausdrehen: ø 22 – 120 mm

Aussenabdrehen: Extra Kit

Innen Auftragsschweissen: Extra Kit

Plandreharbeiten: Extra kit


Vorschubmotor

Motorgetriebe: DC

Leistung bei Nenngeschwindigkeit: 90 W

Höchstdrehzahl: 11 rpm

Vorschubsystem: Elektromechanisch

Vorschub: Manuell/Automatisch


Analogsteuergerät

Stromversorgung: 220/240 V (50/60 Hz)

Hauptschalter: Vorhanden

Notschalter: Vorhanden

Vorschub Inversion: RECHTS/LINKS

Rotations Inversion: CW/CCW

Geschwindigkeitsregelung: Rotation/Vorschub

Stromaufnahme: 2000 W

Steuergerät 110/120 V: Auf Anfrage



Antriebsmotor

Einphase Motor: Wechselstrom

Leistung bei Nenngeschwindigkeit:
1800 W

Höchstdehmoment der Bohrwelle:
290 Nm bei 120 rpm

Geschwindigkeit 1. Gang:
max 115 rpm (145 Nm)

Geschwindigkeit 2° Gang:
max 400 rpm (45 Nm)


Vorschublänge

Unbegrenzt: 350 mm Step


Abmessungen

Länge: 680 mm

Breit: 240 mm

Höhe: 380 mm

Gewicht Zentraleinheit: 36 Kg

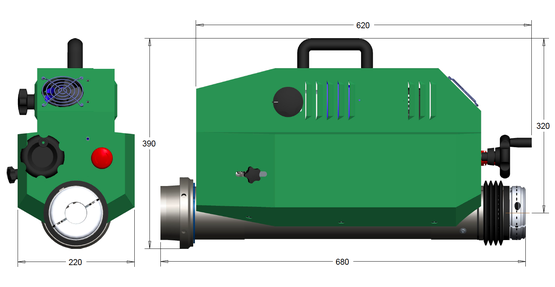

Grafik - Abmessungen Supercombinata Basic


Standardausrüstung der Supercombinata BASIC

Stk 1 - Zentraleinheit

Stk 1 - Maschinenständer

Stk 1 - Elektronisches Steuergerät

Stk 1 - Halterung Steuergerät

Stk 1 - Kabel Steuergerät/maschine

Stk 1 - Stromkabel 220V

Stk 1 - Bohrwelle ø 20 x 1800 mm

Stk 1 - Bohrwelle ø 40 x 1500

Stk 1 - Spezial Wendeplattenhalter rechts ø 10x20 mm



Stk 1 - Wendeplattenhalter rechts ø 10x30 mm



Stk 1 - Wendeplattenhalter links ø 12x60 mm

Stk 1 - Paket mit 10 Wendeplatten

Stk 2 - Hauptspindelhalterungen

Stk 2 - Zusatzspindelhalterungen

Stk 2 - Buchse

Stk 2 - Hauptreduzierbuchse

Stk 2 - Zusatzreduzierbuchse



Stk 1 - Antriebreduzierbuchse

Stk 1 - Verlängerung

Stk 2 - Zentrierungsbuchse ø 20 mm

Stk 2 - Zentrierungsbuchse ø 40 mm

Stk 6 - Niederzugspanner

Stk 6 - Zentrierungsschrauben

Stk 1 - Schraubenschlüssel

Stk 1 - Satz Schrauben und Bolzen



Extra Kits für die Supercombinata BASIC

Mit den zusätzlichen Ausrüstungsmodulen der Superkombinata Serie können Sie Ihre mobilen Bohrwerke extrem vielfältig einsetzen und genau an Ihre Bedürfnisse anpassen.

Extra Kits ELSA Supercombinata Basic


Extra Kits PLANDREHEN

Extra Kit Plandrehen - Datenblatt herunterladen

Ø 48 - 800 mm (1,89"- 31,50")

Das Extra Kit PLANDREHEN besteht aus einem Planfräskopf, der in der Lage ist, Drehbearbeitungen auf orthogonalen Ebenen auszuführen und Nuten für Seeger- und O-Ringe mit Standardwerk-zeughalter und -wendeplatten, von
Ø 48 mm bis zu Ø 800 mm zu erzeugen.


Extra Kits AUSSENBEARBEITUNG

Extra Kit Außenbearbeitung herunterladen

Ø 100 - 300 mm (3,94” - 11,81”)

Der Bausatz ist so konzipiert, dass er den tragbaren Bohrmaschinen der Supercombinata Serie eine große Einsatzflexibilität verleiht und ermöglicht zylindrisches Ausdrehen und externes Auftragsschweißen im Bereich von
Ø 100 - 300 mm.



Download

Laden Sie sich hier Ihr technisches Datenblatt für die Supercombinata Basic herunter. Eine breite Palette an optionalem Zubehör finden Sie im Zubehör Katalog. Die verfügbaren Extra Kits ermöglichen eine noch größere Einsatzvielfalt.

Mobiles Bohrwerk und Schweißeinheit - Supercombinata Basic Datenblatt
