Wir verkaufen unsere Vorführmaschine SUPERCOMBINATA SC1 40/1

Für Informationen hierzu stehen wir Ihnen gerne unter folgenden Telefonnummern zur Verfügung:



Telefon: 0208-9408100     mobil: 0177-6440348

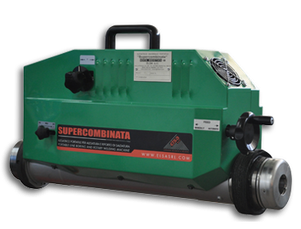

Mobile Bohr- und Schweissmaschine (Ø 42 bis 400 mm)

Die Serie SUPERCOMBINATA wurde entwickelt um Spindel- und Auftrags-schweissarbeiten im Instandhaltungs- und Reparatur bereich fachgerecht durchzuführen.

Die tragbaren Maschinen sind besonders vielseitig und vermindern die Stillstandzeiten erheblich.

Dank ihrer kleinen Abmaβe können die Reparaturen direkt vor Ort ausgeführt werden, womit man Transportkosten spart und Ausfallzeiten vermindert


Das Modell SUPERCOMBINATA SC1 40/1-P hat einen 1800W Motor mit 4-Gang Getriebe und eignet sich für Arbeiten von Ø 42 mm bis Ø 400 mm , mit optionalem Zubehör bis Ø 600 mm oder reduziert bis Ø 22 mm.



Das Modell SUPERCOMBINATA SC1 40/1 kann mit Extrazubehör ausgestattet werden und macht folgende Bearbeitungen.

  • plandrehen
  • bohren
  • Gewinde schneiden
  • Gewinde bohren
  • planschneiden
  • Seegerringsitze schaffen

Die Standardversion ist bereits so ausgerüstet, daβ sie sofort vor Ort eingesetzt werden kann. Sie ist fast mit allen MIG/MAG

Schweiβgeräten mit Eurosteckeranschlüssen kompatibel.

Technisches Datenblatt

am Ende der Seite stellen wir Ihnen das Datenblatt zum download zur Verfügung!

Schweisstechnik

Spiralförmiges Auftragsschweissen (kontinuierlich und in Drehzahl und Vorschub stufenlos regelbar)

Längsvorschub

Stufenlos L= 350mm

  • Antriebe über Zahnräder
  • Dauerschmierung
  • Schweißrotation und -vorschub erfolgen über nur einen stufenlos geregelten Motor.
  • Kraftschlüssige Verbindung über konische Lageraufnahmen
  • Teleskopschweisslanze
  • Die Supercombinata kann auf eine Stromversorgung v. 110V umgerüstet werden

Durchmesser

Bohrwellendurchmesser Ø 40 mm
Bohrwellenlänge 2200 mm
Ausdrehen Ø 42 - Ø 400 mm
External Boring Sonderkit
Innenauftragschweissen Ø 42 - Ø 400 mm
External Welding Ø 42 - Ø 400 mm
Drilling Ø 10 - Ø 45 mm
Tapping Ø 10 - Ø 45 mm
Thread Sonderkit
Plandreharbeiten Sonderkit

Motorwelle

  • Einphase Wechselstrom Motor
  • Leistung bei Nenngeschwindigkeit 1800 W
  • Speed
    4° Gang MAX
    510
    Umdr./min
    3° Gang MAX
    320
    Umdr./min
    2° Gang MAX
    150
    Umdr./min
    1° Gang MAX
    95
    Umdr./min
  • Max. Drehmoment
    40 Nm
    65 Nm
    120 Nm
    200 Nm

Motor-Feed

  • DC motor
  • Leistung bei Nenngeschwindigkeit 90 W
  • Maximaldrehzahl 11 Umdr./min
  • Elektromechanisches Vorschubsystem
  • Manueller/Automatischer Vorschub

Elektronische Steuereinheit

  • Stomversorgung - 220 V 50/60 Hz
  • Hauptschalter
  • Notschalter
  • Vorschubinversion rechts/links
  • Uhrzeigersinn/Gegenuhrzeigersinn
  • Potenziometer zur Regulierung der Umdrehungen
  • Potenziometer zur Regulierung des Vorschubs
  • Energieaufnahme 2000 W

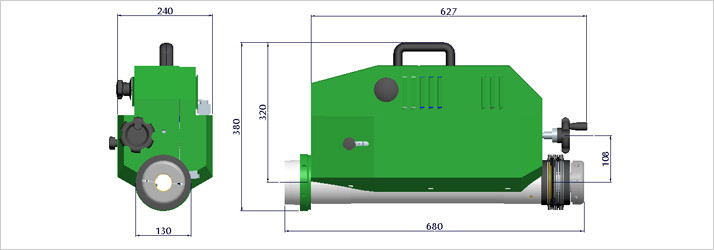

Abmessungen

  • Länge: 680 mm
  • Breite: 240 mm
  • Höhe: 380 mm
  • Gewicht: 41 kg

Kit Standard

  • Zentraleinheit
  • Elektronisches Steuergerät
  • Bohrwelle Ø 40 X 2200 mm
  • Bohrwelle Ø 40 X 1100 mm
  • Bohrwellenverlängerung Ø 40 X 520 mm
  • Teleskopische Schweisslanze zum Auftragschweissen
  • Schweisslanze F. Aussenauftragschweissen
  • Schweisslanzenverlängerung 100 mm
  • Schweisslanzenverlängerung 35 mm
  • Lange Gasdüse
  • Kurze Gasdüse
  • Lange Schweissdrahtdüse Ø 0,8 mm
  • Kurze Schweissdrahtdüse Ø 0,8 mm
  • Schachtel mit 10 Wendeplatten
  • Schneidewerkzeughalter Rechts Ø 12x100 mm
  • Schneidewerkzeughalter Links Ø 12x60 mm
  • Spezialschneidewerkzeughalter Links Ø 12x40 mm
  • Werkzeughalter F. Durchmesser Von Ø 100 - 400 mm
  • Hauptspindelhalterung
  • Zusatzspindelhalterung
  • Zentrierkit F. Durchgangsbohrungen
  • Zentrierkit F. Blindbohrungen
  • Messuhr
  • Messuhrhalter
  • Teleskopmessgerät Ø 12 Mm
  • Bügelhalterung A
  • Kabel Steuergerät/maschine

Sämtliche technischen Daten finden Sie zum Download in unserem Datenblatt!

Download
Technisches Datenblatt Supercombinata SC1 40/1
Datenblatt SC1.pdf
Adobe Acrobat Dokument 1.9 MB
Download
