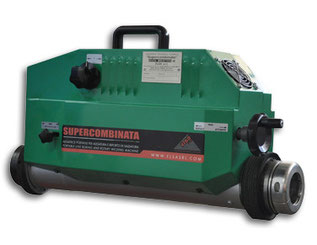

SUPERCOMBINATA SC3 60/2

MOBILE BOHR- UND SCHWEISSMASCHINE (Ø 62 bis Ø 800 mm)

Das Modell SUPERCOMBINATA SC3 60/2 hat einen 2300W Motor mit 4-Gang und eignet sich für Arbeiten von Ø 62 mmbis Ø 800 mm, mit optionalem Zubehör bis Ø 1200 mm oder reduziert bis Ø 22 mm.


Schweisstechnik

Spiralförmiges Auftragsschweissen (kontinuierlich und in Drehzahl und Vorschub stufenlos regelbar)

Längsvorschub

Stufenlos L= 350mm

  • Antriebe über Zahnräder
  • Dauerschmierung
  • Schweißrotation und -vorschub erfolgen über nur einen stufenlos geregelten Motor.
  • Kraftschlussige Verbindung uber konische Lageraufnahmen
  • Teleskopschweisslanze
  • Die Supercombinata kann auf eine Stromversorgung v. 110V umgerustet werden

durchmesser

Bohrwellendurchmesser Ø 60 mm
Bohrwellenlänge 2200 mm
Ausdrehen Ø 62 - Ø 600 mm
External Boring Sonderkit
Innenauftragschweissen Ø 42 - Ø 600 mm
External Welding Ø 42 - Ø 600 mm
Drilling Sonderkit
Tapping Sonderkit
Thread Sonderkit
Plandreharbeiten Sonderkit

Motorwelle

  • Einphase Wechselstrom Motor
  • Leistung bei Nenngeschwindigkeit 2300 W
  • Speed
    4° Gang MAX
    370
    Umdr./min
    3° Gang MAX
    220
    Umdr./min
    2° Gang MAX
    82
    Umdr./min
    1° Gang MAX
    55
    Umdr./min
  • Max. Drehmoment
    70 Nm
    100 Nm
    300 Nm
    450 Nm

Motor-Feed

  • DC motor
  • Leistung bei Nenngeschwindigkeit 90 W
  • Maximaldrehzahl 11 Umdr./min
  • Elektromechanisches Vorschubsystem
  • Manueller/Automatischer Vorschub

Elektronische Steuereinheit

  • Stomversorgung - 220 V 50/60 Hz
  • Hauptschalter
  • Notschalter
  • Vorschubinversion rechts/links
  • Uhrzeigersinn/Gegenuhrzeigersinn
  • Potenziometer zur Regulierung der Umdrehungen
  • Potenziometer zur Regulierung des Vorschubs
  • Energieaufnahme 2000 W

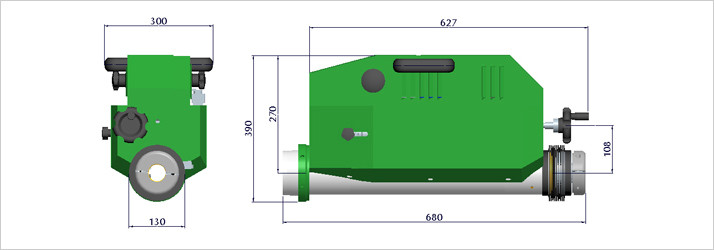

Abmessungen

  • Länge: 680 mm
  • Breite: 300 mm
  • Höhe: 390 mm
  • Gewicht: 45 kg

KIT STANDARD

  • Zentraleinheit
  • Elektronisches Steuergerät
  • Bohrwelle Ø 60 X 2200 mm
  • Bohrwellenverlängerung Ø 60 X 520 mm
  • Teleskopische Schweisslanze zum Auftragschweissen
  • Schweisslanzenverlängerung 100 mm
  • Schweisslanzenverlängerung 35 mm
  • Lange Gasdüse
  • Kurze Gasdüse
  • Lange Schweissdrahtdüse Ø 0,8 mm
  • Kurze Schweissdrahtdüse Ø 0,8 mm
  • Ringmutter zur Regelung des Werkzeughalters
  • Schachtel mit 10 Wendeplatten
  • Schneidewerkzeughalter Rechts Ø 12x100 mm
  • Schneidewerkzeughalter Links Ø 12x60 mm
  • Spezialschneider Werkzeughalter Ø 12x60 mm
  • Zusammensetzbarer Werkzeughalter f. Arbeiten V. Ø 250-800 mm
  • Werkzeughalter f. Durchmesser von Ø 120 bis 250 Mm
  • Hauptspindelhalterung
  • Zusatzspindelhalterung
  • Zentriersatz von Ø 250 bis 800 mm
  • Zentrierkit f. Durchgangsbohrungen
  • Zentrierkit f. Blindbohrungen
  • Messuhr
  • Messuhrhalter
  • Teleskopmessgerat Ø 12 mm
  • Bügelhalterung A
  • Bügelhalterung B
  • Stutzring f. Arbeiten von Ø 250 bis 800 mm
  • Reduzierhülse f. Schweisslanze
  • Reduzierhülse Klemmung
  • Sechskantschraube M14x80 mm
  • Inbusschraube M14x50 mm
  • Verbindungsmutter M14
  • Kabel Steuergerät/maschine
  • Netzkabel 220v/Steuergerät
  • Maschinenständer
  • Satz Schlüssel
  • Bügelhalterung A
  • Stutzring f. Arbeiten von Ø 250 bis 600 mm
  • Reduzierhülse f. Schweisslanze
  • Reduzierhülse Klemmung
  • Sechskantschraube M14x80 mm
  • Inbusschraube M14x50 mm
  • Verbindungsmutter M14
  • Kabel Steuergeraet/maschine
  • Netzkabel 220v/Steuergerät
  • Maschinenständer
  • Satz Schlüssel

Sämtliche technischen Daten finden Sie zum Download in unserem Datenblatt!
