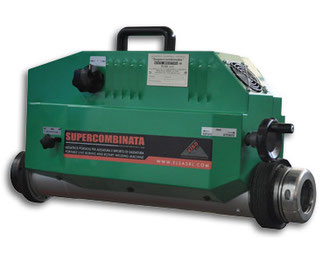

SUPERCOMBINATA SC2 60/1

Mobile Bohr- und Schweissmaschine (Ø 62 bis 600 mm)


Das Modell SUPERCOMBINATA SC2 60/1 hat einen 1800W Motor mit 4 - Gang Getriebe und eignet sich für Arbeiten von Ø 62 mm bis Ø 600 mm, mit optionalem Zubehör bis Ø 1200 mm oder reduziert bis Ø 22 mm.


Schweisstechnik

Spiralförmiges Auftragschweissen (kontinuierlich und in Drehzahl und Vorschub stufenlos regelbar)

Längsvorschub

Stufenlos L= 350mm

  • Antriebe über Zahnräder
  • Dauerschmierung
  • Schweißrotation und -vorschub erfolgen über nur einen stufenlos geregelten Motor.
  • Kraftschlussige Verbindung uber konische Lageraufnahmen
  • Teleskopschweisslanze
  • Die Supercombinata kann auf eine Stromversorgung v. 110V umgerüstet werden



Durchmesser


Bohrwellendurchmesser Ø 60 mm
Bohrwellenlänge 2200 mm
Ausdrehen Ø 62 - Ø 600 mm
External Boring Sonderkit
Innenauftragschweissen Ø 42 - Ø 600 mm
External Welding Ø 42 - Ø 600 mm
Drilling Sonderkit
Tapping Sonderkit
Thread Sonderkit
Plandreharbeiten Sonderkit

Motorwelle


  • Einphase Wechselstrom Motor
  • Leistung bei Nenngeschwindigkeit 1800 W
  • Speed
    4° Gang MAX
    360
    Umdr./min
    3° Gang MAX
    230
    Umdr./min
    2° Gang MAX
    110
    Umdr./min
    1° Gang MAX
    65
    Umdr./min
  • Max. Drehmoment
    50 Nm
    80 Nm
    160 Nm
    250 Nm

Motor-Feed


  • DC motor
  • Leistung bei Nenngeschwindigkeit 90 W
  • Maximaldrehzahl 11 Umdr./min
  • Elektromechanisches Vorschubsystem
  • Manueller/Automatischer Vorschub

Elektronische Steuereinheit


  • Stomversorgung - 220 V 50/60 Hz
  • Hauptschalter
  • Notschalter
  • Vorschubinversion rechts/links
  • Uhrzeigersinn/Gegenuhrzeigersinn
  • Potenziometer zur Regulierung der Umdrehungen
  • Potenziometer zur Regulierung des Vorschubs
  • Energieaufnahme 2000 W

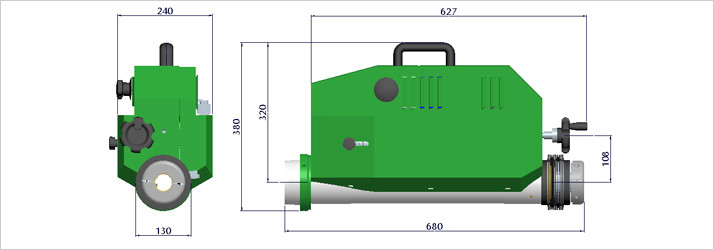

Abmessungen


  • Länge: 680 mm
  • Breite: 240 mm
  • Höhe: 380 mm
  • Gewicht: 42 kg

KIT STANDARD


  • Zentraleinheit
  • Elektronisches Steuergerät
  • Bohrwelle Ø 60 X 2200 mm
  • Bohrwellenverlängerung Ø 60 X 520 mm
  • Teleskopische Schweisslanze zum Auftragschweissen
  • Schweisslanze F. Aussenauftragschweissen
  • Schweisslanzenverlängerung 100 mm
  • Schweisslanzenverlängerung 35 mm
  • Lange Gasdüse
  • Kurze Gasdüse
  • Lange Schweissdrahtdüse Ø 0,8 mm
  • Kurze Schweissdrahtdüse Ø 0,8 mm
  • Ringmutter zur Regelung des Werkzeughalters
  • Schachtel mit 10 Wendeplatten
  • Schneidewerkzeughalter Rechts Ø 12x100 mm
  • Schneidewerkzeughalter Links Ø 12x60 mm
  • Spezialschneider Werkzeughalter Ø 12x60 mm
  • Zusammensetzbarer Werkzeughalter F. Arbeiten V. Ø 250-600 mm
  • Werkzeughalter F. Durchmesser Von Ø 120 Bis 250 mm
  • Hauptspindelhalterung
  • Zusatzspindelhalterung
  • Zentriersatz Von Ø 250 Bis 600 mm
  • Zentrierkit F. Durchgangsbohrungen
  • Zentrierkit F. Blindbohrungen
  • Messuhr
  • Messuhrhalter
  • Teleskopmessgerät Ø 12 mm


Sämtliche technischen Daten finden Sie zum Download in unserem Datenblatt!

Download
Technisches Datenblatt SUPERCOMBINATA SC2 60/1
Datenblatt SC2.pdf
Adobe Acrobat Dokument 1.9 MB
